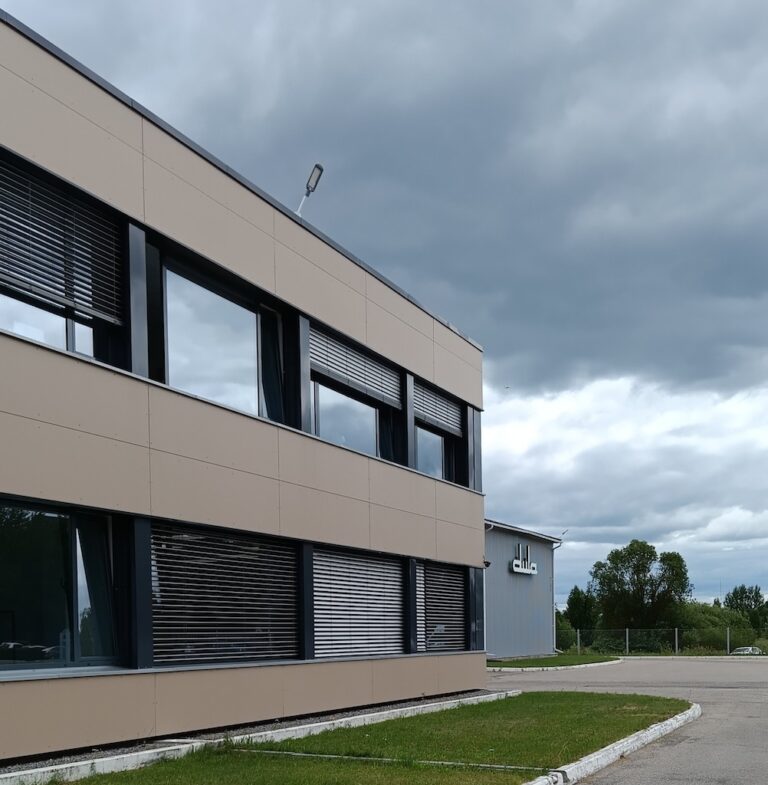

Мы успешно выполнили проект по изготовлению и монтажу автоматических рафштор для оконных проёмов мебельной фабрики DULA RU. Главной задачей проекта было защитить помещения от солнечного нагрева и УФ-излучения, обеспечив комфортный микроклимат и экономию электроэнергии.
Ключевые характеристики проекта:
- Общее количество рафштор: 41 шт.
- Средний габарит изделия: ширина 3940 мм, высота 1800 мм.
- Автоматизированное управление: выключатель SMOOVE UNO IB для каждой шторы.
- Надёжная защита от солнца: снижает перегрев помещений и продлевает срок службы мебели и оборудования.
- Энергосбережение: способствует поддержанию комфортной температуры без лишних затрат на кондиционирование.
- Современный внешний вид: стильный фасадный элемент, гармонично вписывающийся в архитектуру здания.
Автоматические рафшторы – это инновационное решение для офисных и производственных помещений. Они регулируют уровень освещения, создают комфортный микроклимат и повышают энергоэффективность здания.
Технические характеристики:
- Ламель рафштор — вальцованный алюминиевый лист, профиль C-образный, ширина 80 мм, поверхность гладкая. Лакированная 0,44 мм (допуск +/- 0,02 мм). Свойства лака: толщина слоя 18 mµ (допуск +/- 2 mµ), степень блеска: 60 единиц (допуск +/- 5 единиц), Дельта E: 2.0 (визуально), T – Bend (антирефлексное покрытие) : 1,5 T. Лакировка: в один слой.
- Боковые направляющие рафштор — экструдированный Al профиль 20×21, анодированный алюминий.
- Верхний профиль фасадных жалюзи — вальцованный, из стального листа с гальванической обработкой (оцинкованного) толщиной 0,55 мм, размеры 56 x 58 мм в соответствии с EN 10142 с отшлифованными гранями, допуск толщины в соответствии с EN 10143, допуск формы в соответствии с EN 10162. Минимальное содержание цинка 275 г/м² в соответствии с нормой EN 10142/90+A1/95.
- Нижний профиль — AR-80-анодированный, штампованный профиль из алюминиевого сплава AlMgSi 0,5 мм, закаленный в соответствии с F22, анодированная поверхность EG EV1 12-15 my, общий допуск в соответствии с UNI EN 755/9.
- Лесенка рафштор — сплетена из особо прочных полиэфирных волокон, устойчива к атмосферным влияниям и кислотной среде, окрашена в белый цвет с помощью прядильных форсунок, окрашена в серый цвет путем погружения, термоармированная.
- Наматывающая лента — ширина 8 мм (+0,1/-0,2), толщина 0,32-0,35, допуск +0,015/-0, высокопрочные цепочка и плетение, растяжимость 100 N и 3 мин. нагрузки макс. 1,0%, прочность разрыва мин. 900N, усадка при температуре кипения 100°C в течение 10 мин. до 2,5%, термоармирование со специальной обработкой поверхности.
- Ось — штампованный профиль из алюминиевого сплава AlMgSi 0,5 мм, закаленный в соответствии с F25, гладкая штампованная поверхность, общий допуск в соответствии с UNI EN 755/9.
- Электромотор SOMFY J4WT 230 V/50 Hz, 6 Nm, скорость вращения 25 об/мин., класс защиты IP 55.
Благодарим DULA RU за доверие!
